スリーブ弁『パイザージェットバルブ』P-SLV形
本製品の担当窓口 バルブシステム事業部
概要
|

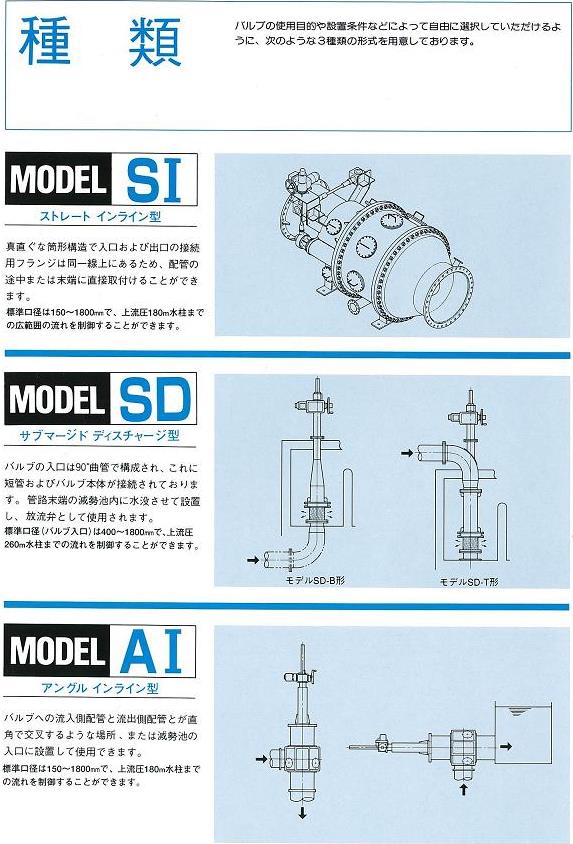

広範囲の圧力・流量制御ができるクリモト パイザージェットバルブ ノズル遮蔽用の調整スリーブが多孔スリーブにそってスライドし、ノズルの開放個数を増減させて所定の圧力に減勢させます。写真のもの以外にサブマージドディスチャージ形等があります。 |
特長
広範囲の制御が可能 初生キャビテーション係数が他のバルブよりも小さく、各開度に対し一定であるため、高落差での制御が可能であり、流量制御範囲を広くとることができます。 すぐれた耐キャビテーション性 テーパーノズルからでる噴流は、水中で消滅されるので、キャビテーションの成長発達を抑止します。 騒音・振動が少ない 種々のテスト結果をもとにして、バルブの差圧に応じた適正寸法で設計されているため、高落差での絞り運転でも、騒音や振動が少ない構造となっています。 すぐれた経済性 入口流速が大きくとれるので、バルブ口径を小さく選定することができます。また１台で他形式絞り弁の数台分の効果を発揮しますので、経済的です。 |
詳細
仕様
- 呼び径：150～1800mm
- 流体：水道水、工業用水
- 最高使用圧力：0.74MPa、0.98MPa
- 接続フランジ：JIS B 2064（7.5K）、JIS B 2210（5K・10K）
- 主要部材質： 弁箱：SS400 多孔スリーブ：SUS304 移動スリーブ：SUS304
- 操作方式：手動式、電動式
- 塗装：ご指定塗装
